S4011⻆标传感器⽤来测量旋转⼯件的转速及相位信息，可以监测旋器件的转速及相位。尤其适⽤于内燃机转速测量。
产品特点
- 转速范围0…12000rpm
- 精度达0.1°CA
- ⽀持输出不同信号格式
- 适合发动机转速测量
应用范围
⻆标可以⽤来在进⾏内燃机燃烧分析、运动学和动⼒学分析、与转速相关的⽓/液压⼒分析等⼯作过程中采集相位参考信息。

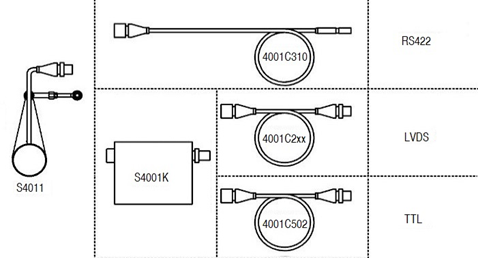

系统连接

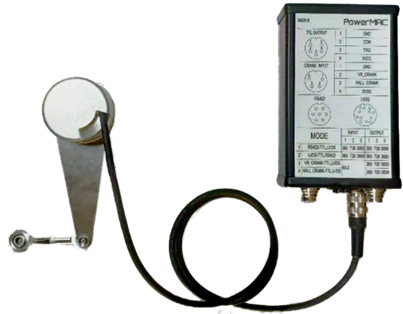

S4011⻆标可与S4001K信号调理模块组成测量链，将输出信号转为LVDS或TTL，以便与相应的数采系统匹配。
S4001K可以将RS422、LVDS和TTL信号进⾏格式互转、分频和倍频，⽀持常⽤的360/720/3600线数；也可以将磁电或霍尔型曲轴转速传感器60-2信号转换为编码器信号。详细功能请参考S4001K转速信号处理模块。

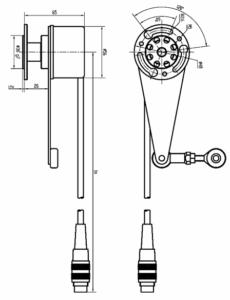

安装
S4011角标固定在一个刚性的三角支撑板上，板端通过一个关节轴承固定在发动机的刚性部件上。关节轴承可调节方向，并可微量调节长度。如图5所示。
