CA3004系列燃烧分析仪能够实现基于发动机曲轴⻆度的传感器的数据采集与分析。可实时进⾏在线分析，也能够将缸压数据保存⽤于离线后处理。分析仪结构坚固、体积⼩巧，能满⾜多种测试环境。

产品特点

• 可通过同步线缆实现多台CA3004同步采集，组成更多通道的分析系统
• 16位采样精度
• 最⾼1MS/s的采样率
• 能实时进⾏缸压分析与热⼒学分析
• ⽀持爆震分析、燃烧噪声分析、冷启动分析
• ⽀持数据保存与导出
• ⽀持数据离线分析，并能更改参数重新计算分析
• ⽀持常⽤转⻆信号并可定制，如60-2和编码器等
• ⽀持台架设备通讯

功能

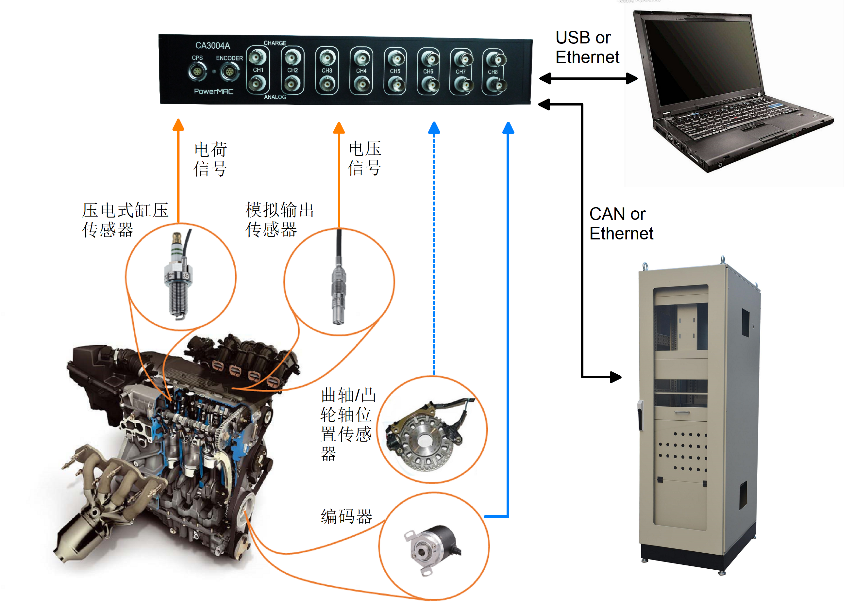

CA3004系列分析仪含2、4、8个输⼊通道，可配最多8个电荷接⼝，能直接输⼊电荷信号（如缸压信号）。可连接PC通功能强⼤的CDA软件进⾏燃烧分析，⽀持⻆域和时域测量，通过⾼度复杂的数学模型和分析功能可以得到全⾯专业的计算结果。
分析仪接⼝丰富，另含8个模拟输⼊接⼝和8个数字输⼊/输出通道，⽀持其他信号采集处理，如：进排⽓压⼒、燃油压⼒、针阀升程、喷射/点⽕正时、曲轴转⻆等，并可进⾏对应的计算分析。
配备的CAN、Ethernet、USB等接⼝可实现与上位机或其他台架控制设备的数据传输。
分析仪可基于8通道进⾏通道数扩展，组成16乃⾄80通道的系统，实现同步采集。

应用领域

燃烧分析仪系统应⽤于发动机研发、标定和优化。同时也可以⽤于发动机部件的研发和测试-例如点⽕系统、排放系统和阀⻔控制系统等。燃烧分析仪可以集成到测试台架中，基于时间和曲轴转⻆采集发动机⽓缸压⼒信号，通过数据处理对缸内的燃烧进⾏分析。系统除了可以做燃烧分析之外，也可⽤于混合动⼒汽⻋传动系，噪声和振动的测试。

通道扩展

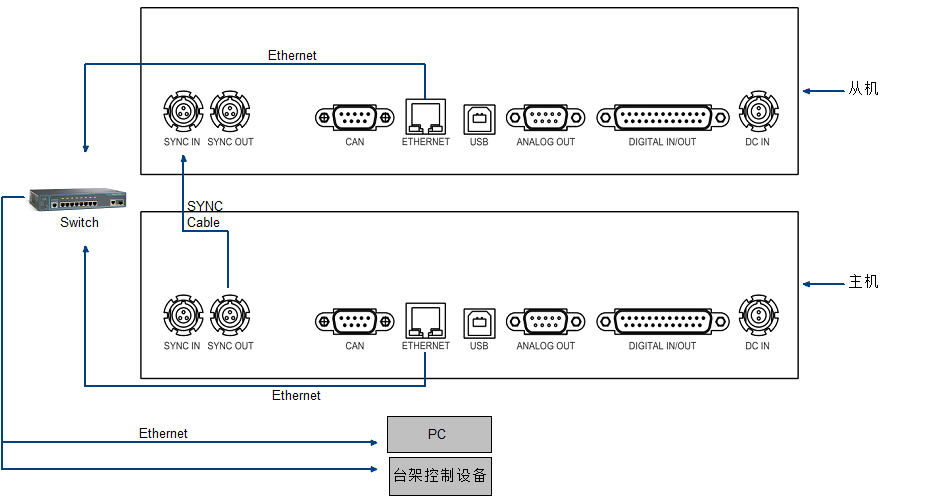

CA3004A8具备通道扩展功能，多台CA3004A8可组成⼀个独⽴完整的多通道系统，实现同步采集。系统⽅案如下。
