S4011角标传感器用来测量旋转工件的转速及相位信息，可以监测旋器件的转速及相位。尤其适用于内燃机转速测量。
● 转速范围 0...12,000r/min
● 精度达0.1°CA
● 支持输出不同信号格式
● 适合发动机转速测量
应用范围
角标可以用来在进行内燃机燃烧分析、运动学和动力学分析、与转速相关的气/液压力分析等工作过程中采集相位参考信息。

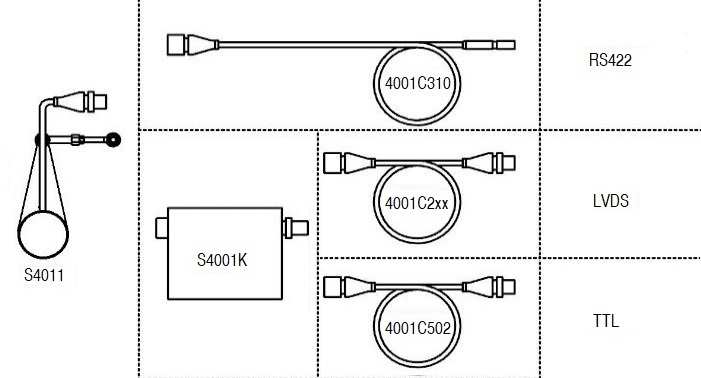

系统连接

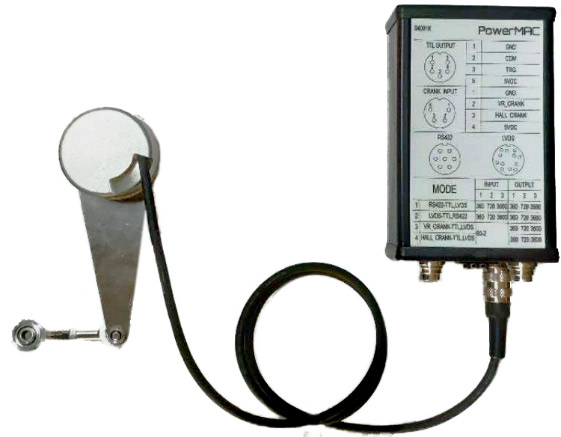

S4011角标可与S4001K信号调理模块组成测量链，将输出信号转为LVDS或TTL，以便与相应的数采系统匹配。
S4001K可以将RS422、LVDS和TTL信号进行格式互转、分频和倍频，支持常用的360/720/3600线数；也可以将磁电或霍尔型曲轴转速传感器60-2信号转换为编码器信号。详细功能请参考S4001K转速信号处理模块。

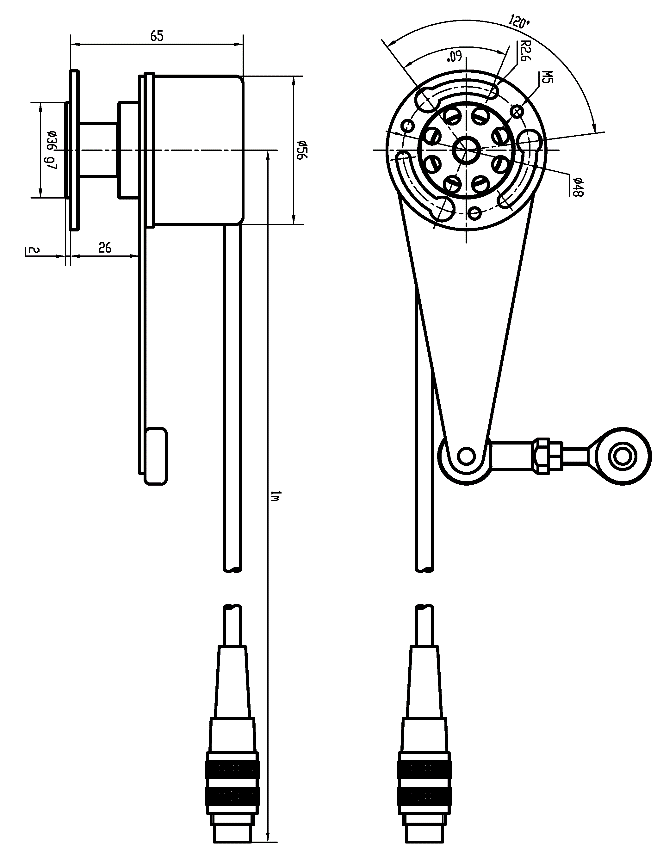

安装尺寸
S4011角标固定在一个刚性的三角支撑板上，板端通过一个关节轴承固定在发动机的刚性部件上。关节轴承可调节方向，并可微量调节长度。

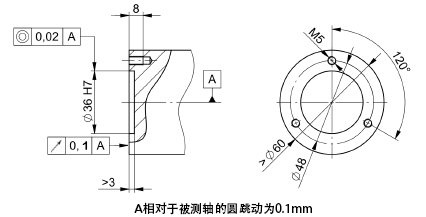

角标法兰盘端需安装在发动机自由端，安装时需要精确对中。
角标上配套装有法兰盘，可通过此法兰上3M5螺纹孔（或3Φ5.2通孔）与发动机被测端实现紧固安装，防止发动机运转过程中有相对滑动。
